TR凸轮转子泵|转子泵
链接:TR凸轮转子泵|转子泵 工作原理 技术参数 安装尺寸 文档下载
产品说明
    凸轮转子泵--凸轮转子万用输送转子泵适合于柔和地输送高粘度或含颗粒的物料而特殊设计,转子泵适用卫生及无菌场合。转子泵对物料的处理特别缓和,转速慢(200-600rpm)输送速度可调,又特别适用于在输送过程容易起泡沫与因高速输送会破坏介质物质的结构的介质,转子泵也可做计量泵使用。转子泵适合于就地CIP清洗与蒸汽消毒,转子泵卫生级处理符合GMP要求。
凸轮转子泵应用:
  ·药品:药丸浆料、糖浆、药浆、乳状液、蛋白质。
  ·化妆品:洗面奶、润肤露、护发液、护发胶、香波等。
  ·饮料:啤酒、麦芽汁、发酵液、浓缩果汁饮料、软饮料。
  ·乳品:乳清、奶油、牛奶、酸奶、乳酪凝乳、酸乳酪。
  ·其他:糖果业、焙烤业、化工领域等。

凸轮转子泵选型说明:
  ·转子泵流量:选用技术参数中间值为宜.
  ·工作温度:-20--150℃(最高灭菌温度180℃)
  ·工作环境与介质:确定是否需要防爆.
  ·工作条件:凸轮转子万用输送泵属自吸型、调速可选变频调速与机械调速。
  ·泵体材质:根据介质要求316L与304选择.
  ·蜜封材料:标准橡胶密封圈为硅橡胶。根据介质选择氟橡胶,三元乙丙、聚四氟、丁晴。标准机械密封为碳化硅-硬质合金,根据介质选择石墨-碳化硅、石墨-陶瓷等。
  ·进口连接方式:标准为快装卡箍,根据要求选择管螺纹、法兰、DIN标准活接,焊接等。
工作原理

凸轮转子泵依靠两同步反向转动的转子(齿数为2—4)在旋转过程中于进口处产生吸力(真空度),转子泵从而吸入所要输送的物料。转子泵两转子将转子室分隔成几个小空间,并按a→b→c→d的次序运转。运转至位置a时,只有I室中充满介质;到位置b时,B室中封闭了部分介质;到位置C时,A室中也封闭了介质;到位置d时,A室B室与Ⅱ室相通,介质即被输送至出料口。凸轮转子泵如此循环往复,介质(物料)即被源源不断输送出去。

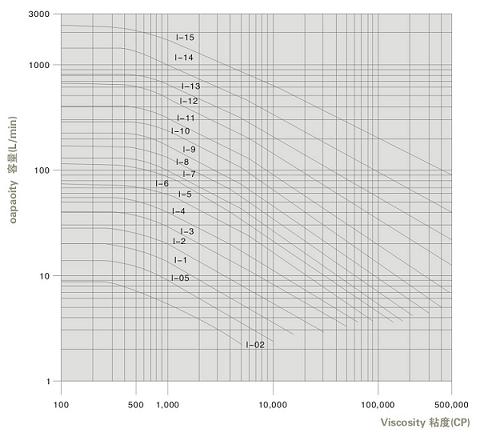

技术参数
(一)凸轮转子泵性能参数:
  1.流量:Q=200升/小时~48,000升/小时
  2.输送物料粘度范围:0.2CP~500,000CP
  3.出口最高压力:0.8-1.2Mpa(在高粘度时)
  4.产品温度从-30℃~150℃
  5.型号 :TR – I – 1
  TR: 分体式转子泵,TRA表示联体式转子泵。
  I:  表示配无级调速减速机,II表示配变频电机,III表示配齿轮定速减速机。
  1:  机型号

(二)凸轮转子泵参数指标:

序号
型       号
每转排量(L)
建议调速范围(rpm)
对应流量
(L/h)
I,II型配用功率(Kw)
进出口管径(mm)
1
TR-I-05
0.028
200-500
330-840
0.55
25
2
TR-I-1
0.04
200-500
480-1200
0.55
25
3
TR-I-2
0.075
200-400
900-1800
0.75
25
4
TR-I-3
0.095
200-400
1140-2280
1.1
32
5
TR-I-4
0.118
200-400
1400-2800
1.5
38
6
TR-I-5
0.18
200-400
2000-4000
2.2
38
7
TR-I-6
0.28
200-400
3000-6000
3
50
8
TR-I-7
0.34
200-400
3600-7200
4
50
9
TR-I-8
0.424
200-400
4500-9000
5.5
50
10
TR-I-9
0.53
200-400
5700-11000
7.5
63.5(50)
11
TR-I-10
0.7
200-400
7000-14000
7.5
63.5(50)
12
TR-I-11
1.0
200-400
12000-24000
11
89(76)
13
TR-I-12
1.6
200-400
19000-38000
11
89
14
TR-I-13
2.0
200-400
24000-48000
15
108


安装尺寸
