上磁力搅拌器
链接:上磁力搅拌器 工作原理 技术参数 安装尺寸 文档下载
产品说明
     磁力搅拌器磁力搅拌器是一种全封闭、无泄露、耐腐蚀的搅拌方式,上磁力搅拌器由于其无接触传递扭矩,以静密封取代动密封,能彻底解决机械密封无法解决的泄露问题。上磁力搅拌器主要用于制药、食品等行业化解、加热、配料之用。

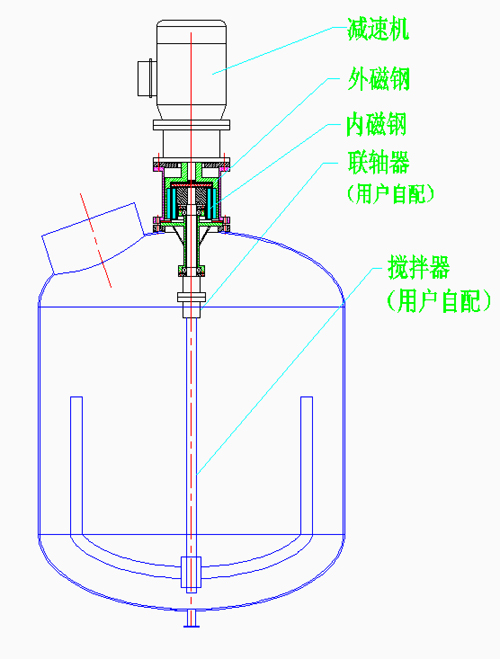

    磁力搅拌器其结构由内磁钢(搅拌器)、隔离套、活衬套、外磁钢、减速机等组成。(详见结构图)

磁力搅拌器适用范围:
  上磁力搅拌器适用于各种不锈钢反应罐、配液罐的搅拌装置。
磁力搅拌器工况条件:
  易燃、易爆、易泄露、密封条件要求高的场合。
磁力搅拌器优特点:
  1 用焊接隔离套静态死封密取代动态机械密封,完全解决动态机械密封泄漏问题。
  2 结构简单,易拆御,易清洗,无死角。
  3 顶部装置搅拌,可以适应大容器,大搅拌器,各种不同介质搅拌、混合。
工作压力:
  -0.1-1.6MPa减速机、立式、卧式 说明:
  优选项括号外数据
选项型说明:
  上磁力搅拌器必须了解介质粘度变化及密度变化,工作温度,工作压力


工作原理

     BOSCJ型上磁力搅拌器主要有内磁钢,外磁钢,隔离套及传动电机等部件组成.。性能优良,结构合理,体积小,使用可靠。上磁力搅拌器适用于制药、化工、生物工程及食品等行业各种不锈钢反应罐、配液罐的搅拌装置
   BOSCJ型卫生磁力搅拌器接触物料部分全部采用316L\304材料制造, 通过永磁联轴器的工作原理来驱动搅拌轴运转而工作。用焊接隔离套静态死密封取代动态机械密封,彻底解决了机械密封无法避免的跑,冒,滴之弊病。

技术参数

  工作温度:-30-200
  材质:304或316L
      工作压力:-0.1-1.6Mpa(供选)

型号
扭距
搅拌功率
150rpm
70rpm
35rpm
BOSCJ20
20N.M
0.37
0.25
0.18
BOSCJ40
40N.M
0.75(0.55)
0.37(0.55)
0.25(0.37)
BOSCJ80
80N.M
1.1
0.75
0.37(0.55)
BOSCJ120
120N.M
1.5
1.1
0.55(0.75)
BOSCJ150
150N.M
2.2
1.5
0.75(1.1)
BOSCJ200
200N.M
3
2.2
1.1(1.5)
BOSCJ300
300N.M
4
3
1.5(2.2)
BOSCJ500
500N.M
7.5 (5.5)
5.5(4)
4(3.0)
BOSCJ800
800N.M
11
7.5
5.5(4)
BOSCJ1000
1000N.M
15
11
7.5(5.5)

     注:1、以上参数为通用数椐,可依据客户要求、搅拌形式及介质的浓度与粘度,工作温度,工作压力而改变。

安装尺寸
