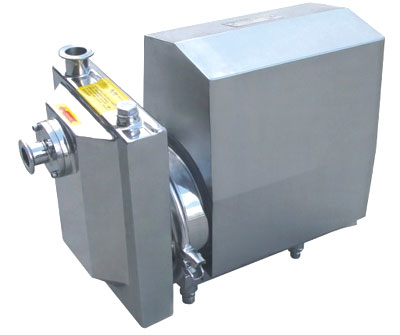

 BOZP型自吸泵
链接: BOZP型自吸泵  工作原理 技术参数 安装尺寸 文档下载
产品说明

BOZP型自吸泵是特别设计用来处理液位低于泵进口的吸取物料及含有一部分气体的流体物料输送用。 BOZP型自吸泵其自吸泵壳,自吸泵盖和叶轮全部采用优质不锈钢304或316L制造。电机外带不锈钢护罩。内表面镜面抛光粗糙度Ra0.28um.外罩拉丝亚光处理。完全符合GMP要求。
 BOZP型自吸泵主要就用于制药、酒类、食品、化工、饮料等行业的需要自吸型及含一部分气体的液体输送。 BOZP型自吸泵特别是在(CIP)就地清洗系统中作回程泵用。

·  BOZP型自吸泵材质:304或316L(供选择)

· BOZP型自吸泵工作温度:-10℃-110℃(灭菌温度140℃)

· BOZP型自吸泵工作环境与介质确定是否需要电机防爆。

· BOZP型自吸泵密封材料:硅橡胶,氟橡胶,三元乙丙,聚四氟,丁晴。

· BOZP型自吸泵进出口连接方式:卡箍快装,DIN标准活接,法兰,焊接等供选择。




工作原理

BOZP型自吸泵是在于能吸取混有空气或泡沫的液体,甚至能在间断性只有空气时,照样自行抽吸。该BOZP型自吸泵性能优良,结构合理,体积小,使用可靠。 BOZP型自吸泵应用于液位低于泵的罐内吸取物料,或在于CIP清洗系统中,作为清洗液回程泵。

BOZP型离心式卫生泵接触物料部分全部采用316L\304材料制造,机械密封采用耐磨、耐酸碱的硬质合金,密封圈为硅橡胶、氟橡胶,叶轮分全开式、,易清洗无死角,符合《制药企业质量管理规范》(即GMP)及美国《The  Food  And  Drug  Administration》(即FDA)中的相关规定。

二、 BOZP型自吸泵结构简介:
  1、BOZP型自吸泵为单级自吸容积式泵,由泵盖、叶轮、泵体、电机等组成。叶轮为星辐射形,泵盖泵体组成泵的内腔,当叶轮在泵的内腔中旋转时,叶轮轮辐与内腔组成的容积,由吸口起逐渐增大,至排出口处,组成的容程逐步缩小。因此,使叶轮轮辐中包含的液体,可成抽吸和排液的往复动作,形成一定的自吸能力。

技术参数
一、BOZP型自吸泵型号含义如下所示:   以BOZP3-140为例:

  BOZP  3— 140   BOZP型自吸泵

      BOZP:自吸泵

       3:泵流量(T/H)

      140:泵叶轮名义外径(㎜)

二:技术参数

· 材质:304或316L(供选择)

·工作温度:-10℃-110℃(灭菌温度140℃)

·工作环境与介质确定是否需要电机防爆。

·密封材料:硅橡胶,氟橡胶,三元乙丙,聚四氟,丁晴。

·进出口连接方式:卡箍快装,DIN标准活接,法兰,焊接等供选择。







安装尺寸
